Lineaariset potentiometrit
WayConin lineaariset potentiometrit ovat edullinen ja luotettava tapa mitata etäisyyksiä tai sijainteja. Nämä resistiiviset anturit toimivat jännitejakajina muovista valmistetun hybridikerroksen avulla ja niitä on saatavilla aina suojausluokkaan IP67 asti. Lineaariset potentiometrit yhdistävät yksinkertaisen suunnittelun ja korkean tarkkuuden (lineaarisuus jopa 0,05 % täydestä mittausalueesta). Monenlaiset suunnittelut ja asennusvaihtoehdot mahdollistavat niiden käytön lukuisissa sovelluksissa

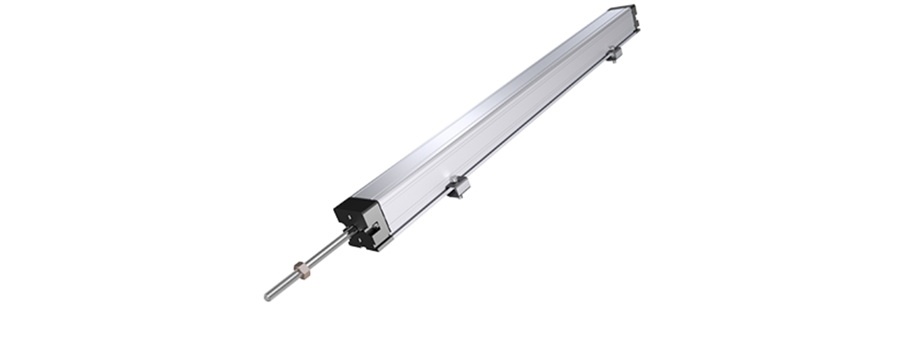

Lineraarinen potentiometeri LRW
- Tyyppi neliskanttinen
- Alueet 50 – 900 mm
- Lineaarisuus maks.±0.05 %
- Suojausluokka IP67
- Siirtymänopeus ≤10 m/s (IP60 / IP65), ≤3 m/s (IP67)
- Toimintalämpötila -30…+100 °C
- Materiaali alumiinikotelo, ruostumattomasta teräksestä valmistettu tanko (IP60, IP65), kromiterästanko (IP67)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusohje
- CAD-tiedostot

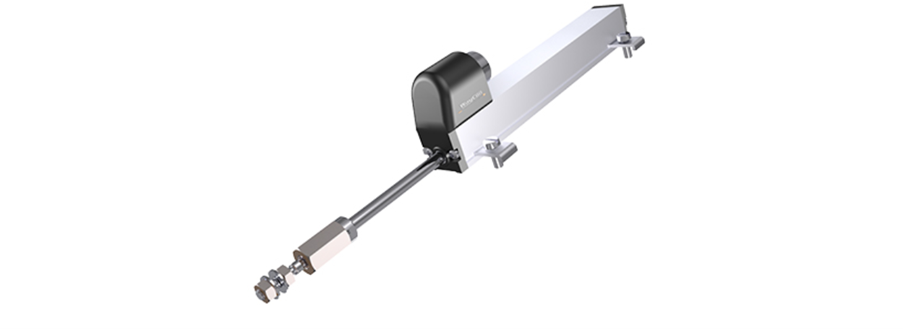

Lineaarinen potentiometri LRW1
- Tyyppi neliskanttinen, läpitankorakenne, jossa on kaksinkertainen tankotuki
- Alueet 25 – 150 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka maks. IP40
- Siirtymänopeus ≤10 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali alumiinikotelo / ruostumattomasta teräksestä valmistettu tanko
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot

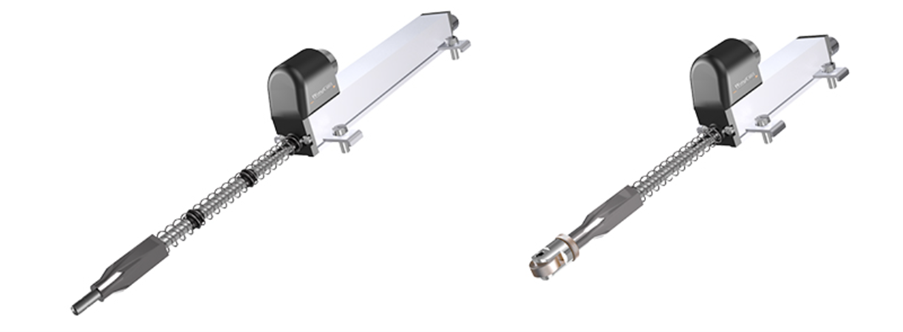

Lineaarinen potentiometeri LRW2/LRW3
- Tyyppi neliskanttinen, kaksinkertainen tuki ja palautusjousi
- Alueet 10 – 150 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP40
- Siirtymänopeus ≤10 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali alumiinikotelo / ruostumattomasta teräksestä valmistettu tanko
Ladattavat tedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot
Lineaarinen potentiometri LMI12/LME12
- Tyyppi sylinterimäinen magneettisella vastuksella
- Alueet 50 – 1000 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP67
- Siirtymänopeus ≤5 m/s
- Toimintalämpötila -30 °C…+100 °C
- Toimintapaine LMI12 250 bar asti, LME12 20 bar asti
- Materiaali alumiini (LME12) / ruostumaton terästanko (LMI12)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot

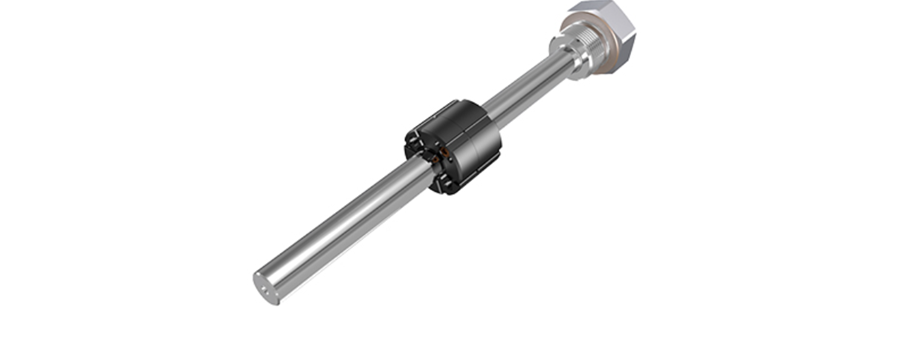

Lineaarinen potentiometri LMI12-SE/LMI12-SL
- Tyyppi sylinterimäinen magneettisella vastuksella
- Alueet 50 – 1000 mm
- Lineaarisuus maks. ±0.35 %
- Suojausluokka IP67
- Siirtymänopeus ≤5 m/s
- Toiminta lämpötila -30…+100 °C (LMI-SL), -30…+80 °C (LMI-SE)
- Toimintapaine 250 bar
- Materiaali alumiini
- Ulostulo Jännitteenjakaja (LMI-SL), 4…20 mA (LMI-SE)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot

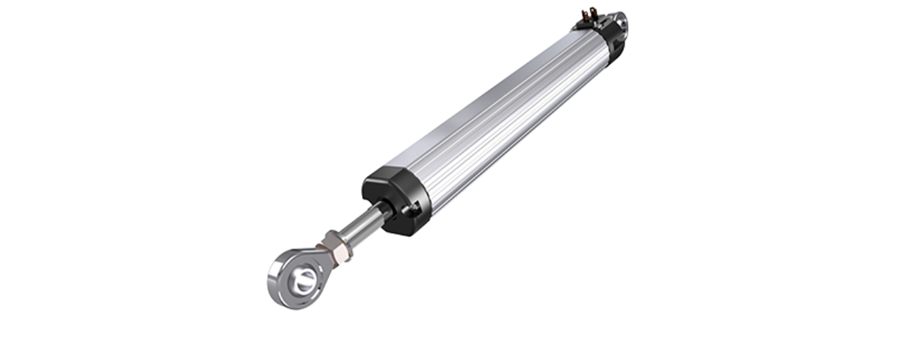

Lineaarinen potentiometri LZW
- Tyyppi sylinterimäinen, itse kohdistuvalla nivelsilmukalla
- Alueet 50 – 750 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka maks. IP67
- Siirtymänopeus ≤5 m/s (IP65), ≤3 m/s (IP67)
- Toimintalämpötila -30…+100 °C
- Materiaali alumiinikotelo, ruostumaton terästanko (IP65), kromiterästanko (IP67)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- Lisävaruste Squeezer
- CAD-tiedostot
Lineaarinen potentiometri LZW2
- Tyyppi sylinterimallinen, kiinnitys nivelsilmukalla / uloketuella / laipalla
- Alueet 25 – 300 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP60
- Siirtymänopeus ≤10 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali alumiini(kotelo) / ruostumaton teräs (tanko)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot

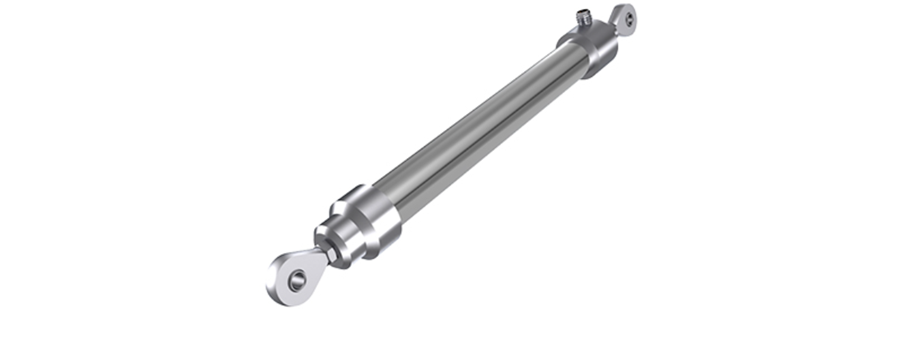

Lineaarinen potentiometri LZW2-IP
- Tyyppi sylinterimäinen, kiinnitys nivelsilmukalla
- Alueet 25 – 300 mm
- Lineaarisuus maks. ±0.05 %
- Suojaus IP67
- Siirtymänopeus ≤3 m/s
- Toimintalämpötila-30…+100 °C
- Materiaali anodisoitu alumiini (kotelo), kromiteräs (tanko)
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedot

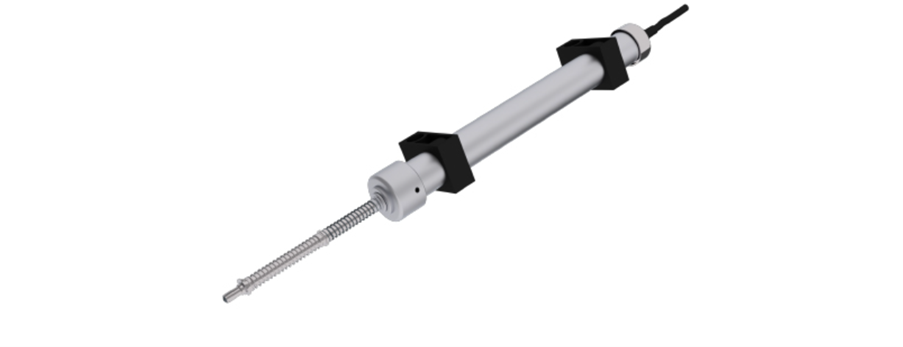

Lineaarinen potentiometri LZW2-SP
- Tyyppi sylinterimallinen, ulkkotuella, mittapää paluujousella
- Alueet 25…200 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP65
- Siirtymänopeus ≤10 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali anodisoitu alumiini (kotelo), ruostumaton teräs (tanko)
Ladattavat tiedostot
- Tuotetietolomake
- CAD-tiedostot

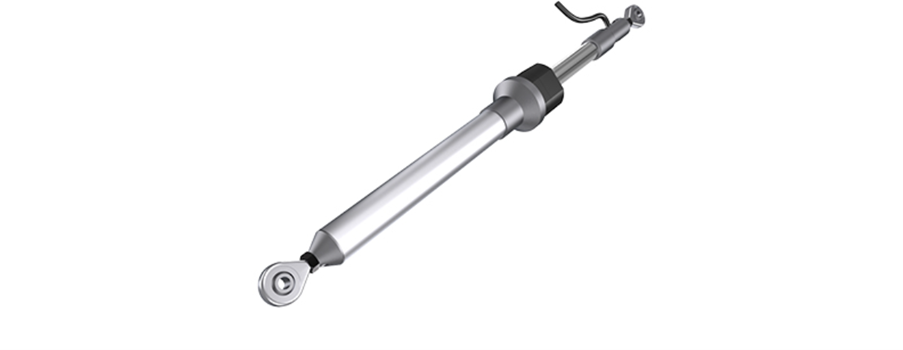

Lineaarinen potentiometri LMS18
- Tyyppi sylinterimäinen magneettisella vastuksella
- Alueet 50 – 1000 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP67
- Siirtymänopeus ≤5 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali anodisoitu alumiini, PSU
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot (pyydettäessä)

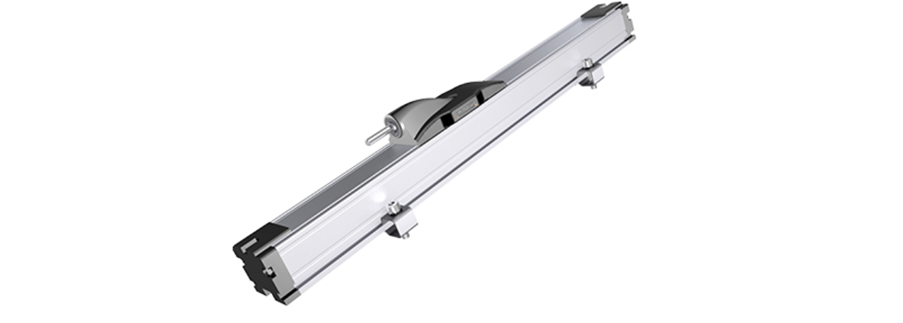

Lineaarinen potentiometri LSW
- Tyyppi neliskanttinen, liukukelkka
- Alueet 100 – 2000 mm
- Lineaarisuus maks. ±0.05 %
- Suojausluokka IP40
- Siirtymänopeus ≤10 m/s
- Toimintalämpötila -30…+100 °C
- Materiaali anodisoitu alumiinikotelo
Ladattavat tiedostot
- Tuotetietolomake
- Asennusopas
- CAD-tiedostot (pyydettäessä)
