Elektroniset lisätarvikkeet

Valokuitumuuntimet
Absoluuttiarvoille SSI ja Inkrementtisignaaleille TTL/HTL (… 400kHz)

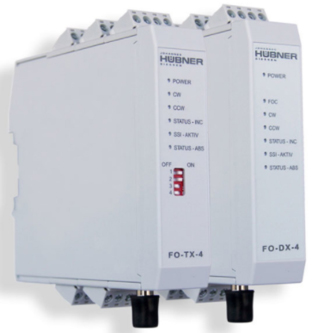

FOC-lähetin FO-TX-4 ja FOC-dekooderi FO-DX-4 käsittävät innovatiiviset moduulit toimivat äärimmäisen nopeasti, erittäin tarkasti ja täysin häiriöttömästi.
Järjestelmä siirtää inkrementtisignaaleja (HTL tai TTL) sekä absoluuttisia arvoja (SSI).
Nämä korkean suorituskyvyn FOC-moduulit osoittavat arvonsa, kun SSI-anturilta vaaditaan korkeita taajuuksia, jotta voidaan varmistaa luotettava ja kestävä moottorikäyttöjen ohjaus, esimerkiksi kaivos- tai terästeollisuuden sovelluksissa.

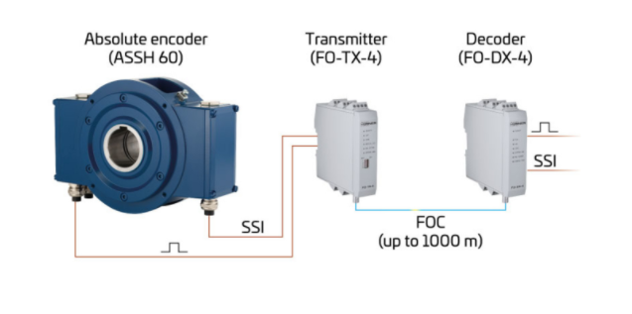

Yhdessä SSI-absoluuttiantureiden ASS (H) 40 tai ASSH 60 kanssa (varustettu ylimääräisellä inkrementaalilähdöllä), FOC-moduulit FO-TX-4 ja FO-DX-4 takaavat myös häiriöttömän ja nopean signaalilähetyksen kyseisissä ympäristöissä jopa 1000 m, jopa kellotaajuuksilla> 2 MHz.
Kaikki tiedot välitetään yhtä valokaapelia pitkin, jonka toimintaa seurataan jatkuvasti integroidun kaapelikatkoksen ja tilanvalvonnan avulla.

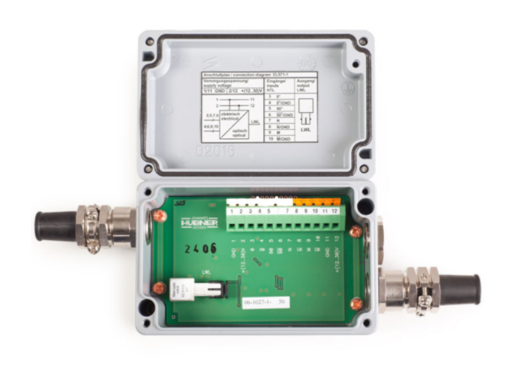

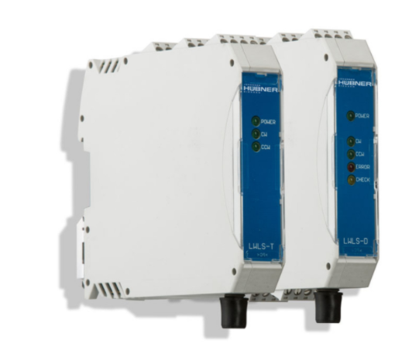

FOC-lähettimiä ja FOC-dekoodereita on syytä käyttää aina, kun inkrementtisignaaleja on tarve siirtää häiriöttömästi. Lähetin koodaa signaalit ja ne siirretään valokuitukaapelin kautta kytkentätaulukon dekooderiin, jossa ne muunnetaan takaisin ohjaimelle tai logiikalle sopivaan sähköiseen muotoon. Tällöin ne takaavat korkean tiedonsiirtonopeuden myös pitkillä siirtopituuksilla.
Valosignaali takaa korkean siirtovarmuuden.
On mahdollista valita HTL ja / tai TTL tulolohkoista.

Lisäoptiona: saatavilla kuitukaapelin katkeamisen valvonta järjestelmän luotettavuuden parantamiseksi. Monet Hübner Giessen anturimallit ovat saatavana myös integroidulla FOC-lähettimellä.

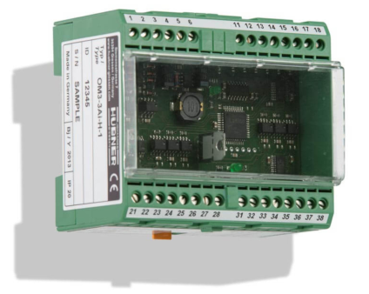

Ulostulojen monikertojat välittävät inkrementtianturista tulevan signaalin useampaan ulostuloon.
Monikertojat ovat varustettu yhdellä signaaliulostulolohkolla (0 °, 90 ° ja merkkipulssi), jotka jaetaan kolmelle signaalilohkolle (HTL tai TTL).
Lähtölohkojen keskinäinen galvaaninen erotus on mahdollista

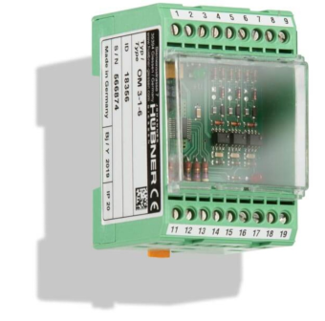

Pulssimuuntimia käytetään sähköiseen eristämiseen, signaalitason muuntamiseen ja häiriösignaalien poistamiseen; ne myös muuntaa HTL:n TTL:ksi ja TTL:n HTL:ksi
Lähtötasot on varustettu uusimmilla ohjainpiireillä, ja ne mahdollistavat signaalilähetykset pitkiä kaapeleita korkeiden lähtötaajuuksien yhteydessä
Optoerottimet eristävät tulot lähdöistä
Oikosulku ja lähtöasteen ylikuormitus indikointi
Moduulit voidaan asentaa standardikiskoille EN 50 022

Taajuus-/jännitemuunninta käytetään muuntamaan inkrementtianturin lähtösignaaleja nopeus- ja pyörimissuuntariippuviksi suhteelliseksi tasajännitteiksi tai tarkemmin sanottuna tasavirroiksi. Lopullinen nopeus ja pulssi asetetaan neljällä koodauskytkimellä. Tuloksena oleva arvo muunnetaan ja syötetään analogilähtöihin.

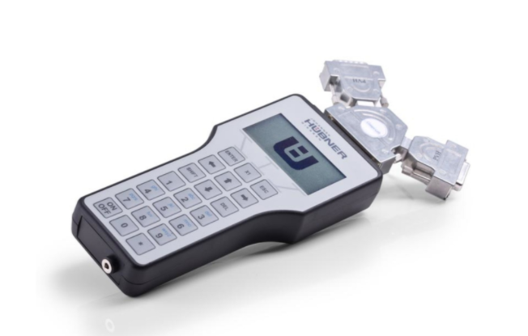

Anturien diagnostiikkayksiköt ovat monikäyttöisiä, kannettavia diagnostiikkayksiköitä, jotka on suunniteltu testaamaan asennettujen inkrementtiantureiden toimintoja kohteessa.
Ne on varustettu näytöllä ja tarjoavat laajan valikoiman toimintoja. Näitä ovat muun muassa TTL / HTL-tunnistus, pulssin vastaanottaminen, signaalitestaus, taajuusmittaus, nopeuden mittaus sekä amplitudimittaukset.
Lisäksi ne soveltuvat kiertotaajuusmodulaation mittauksen avulla anturin asennuksen laadun arvioimiseen.

Ota rohkeasti yhteyttä, niin etsitään yrityksellesi paras ratkaisu.
