Induktiiviset LVDT-anturit
WayConin LVDT (lineaarinen differentiaalimuunnin) on etäisyysanturi, joka toimii induktiivisen mittausperiaatteen mukaisesti. Paikka-anturit mittaavat tarkasti jousikuormitetun tai jousikuormittamattoman työntötangon avulla etäisyyden mitattavasta kohteesta. LVDT-anturin työntötanko voidaan varustaa erilaisilla kärjillä (esimerkiksi pallopäillä, koetinlevyillä, koetinrullilla) tai nivelsilmukalla. Lisäksi on saatavilla versioita hydraulisiin sovelluksiin.

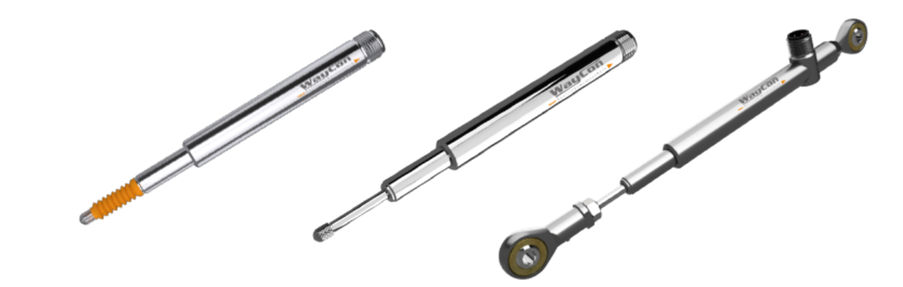

LVDT LV
- Mittausalue 2 mm, 5 mm, 10 mm, 25 mm
- Lineaarisuus maks. ±0.1 %
- Resoluutio maks. 0.8 µm
- Ulostulo analoginen 4…20 mA, 0…10 V
- Suojausluokka IP67
- Jousikuormitettu tai ohjattu tanko, jossa on suojakumi tai pallonivelsilmukka
Ladattavat tiedostot:
- Tuotetietolomake LV
- Asennusopas LVDT
- Kalibrointiohje LVA
- CAD-tiedostot

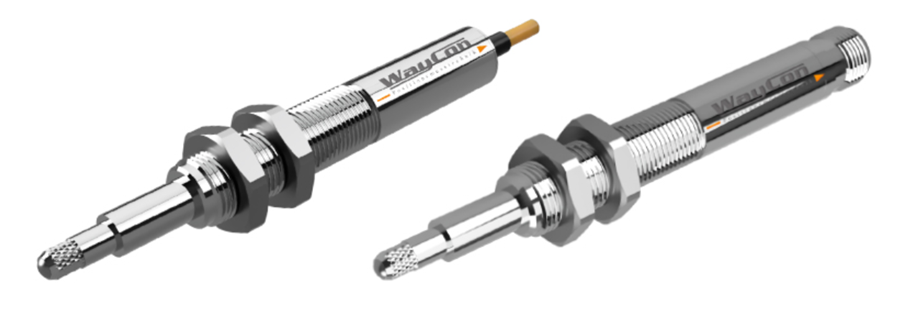

LVDT LVIT
- Mittausalue 2 mm, 5 mm, 10 mm, 20 mm
- Lineaarisuus maks. ±0.35 %
- Ulostulo analoginen 0…10 V
- Suojausluokka maks. IP65
- Ulkoinen kierre M12, integroitu elektroniikka
Ladattavat tiedostot:
- Tuotetietolomake LVIT
- Asennusopas LVDT
- CAD-tiedostot
LVDT LVIG
- Mittausalue 2 mm, 5 mm, 10 mm, 20 mm, 50 mm, 100 mm, 200 mm
- Lineaarisuus maks. ±0.2 %
- Ulostulo analoginen 0…10 V, 4…20 mA
- Suojausluokka maks. IP67
- Pallonivelsilmukalla, integroidulla tai ulkoisella elektroniikalla
Ladattavat tiedostot:
- Tuotetietolomake LVIG
- Asennusopas LVDT
- Kalibrointiohjeet LVA
- CAD-tiedostot

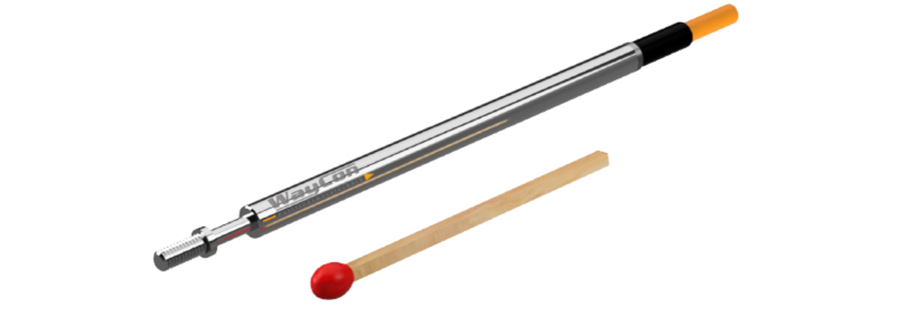

LVDT LVISM
- Mittausalue 2 mm, 5 mm, 10 mm
- Lineaarisuus maks. ±0.35 %
- Ulostulo analoginen 0…10 V, 4…20 mA
- Suojausluokka IP65
- Pienoiskotelo halkaisijaltaan 4 mm, tanko M2,5 kierteellä
Ladattavat tiedostot:
- Tuotetietolomake LVISM
- Asennusopas LVDT
- Kalibrointiohjeet LVA
- CAD-tiedostot (pyydettäessä)

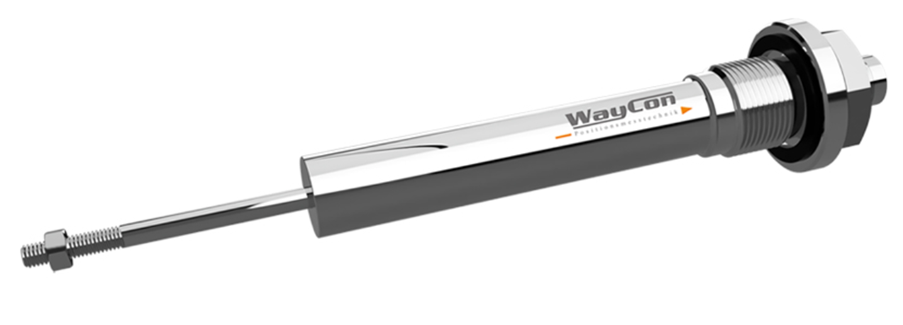

LVDT LVPH
- Mittausalue 25 mm, 50 mm, 100 mm, 150 mm, 200 mm, 500 mm
- Lineaarisuus maks. ±0.1 %
- Ulostulo analoginen 0…10 V, 4…20 mA
- Suojausluokka IP67
- Toimintapaine 350 bar
Ladattavat tiedostot:
- Tuotetietolomake LVPH
- Asennusopas LVDT
- Kalibrointiohjeet LVA
- CAD-tiedostot
