Ultrasonic-sensorit
WayConin Ultrasonic-sensorit mittaavat kontaktittomasti etäisyyden mittauskohteeseen, riippumatta väristä ja materiaalista. Ultraääni on korkeataajuista värähtelyä, jonka sensori lähettää ja joka heijastuu mittauskohteesta takaisin kaikumuotoisena. Äänen matka-ajan perusteella sensori laskee etäisyyteen verrannollisen analogisen lähtösignaalin. Ultrasonic-sensoreiden klassinen sovellus on tasomittaus.
Ultrasonic sensorit UFP, UPA ja UPT
- UFP 3500 mm asti, UPA 6000 mm asti ja UPT 3500 mm asti
- Alueet 25…250 mm, 30…400 mm, 60…500 mm, 100…800 mm, 80…1600 mm, 200…2000 mm, 300…3500 mm, 350…3500 mm, 600…6000 mm
- Resoluutio maks. 0.125 mm
- Linearisuus maks. ±0.3 %
- Suojausluokka IP65, IP67
- Ulostulo 0…10 V, 4…20 mA, kytkinulostulo
- Kotelo UFP: sylinterimäinen M12x1, M18x1, M30x1
- UPA: suorakulmio 80 x 80 x 50 mm
- UPT: suorakulmio 101 x 36 x 25 mm
Ladattavat tiedostot
- Tuotetietolomaka UFP/UPA | UPT
- Asennusohje UFP/UPA | UPT
- CAD-tiedosto UFP | UPA | UPT (pyydettäessä)
Ultrasonic sensorit UFA2
- UFA2 200 mm asti, UFA2 1500 mm asti ja UFA2 6000 mm asti
- Mittausalue 0…150 mm, 20…200 mm, 150…1500 mm, 600…6000 mm
- Resoluutio maks 1 mm
- Lineaarisuus maks. ±0.4 %
- Suojausluokka IP67
- Ulostulo 0…10 V, 4…20 mA, kytkimen ulostulo
- Kotelo UFA2-200: sylnterimäinen M12x1
- UFA2-1500: sylinterimäinen M18x1
- UFA2-6000: sylinterimäinen M30x1.5
Ladattavat tiedostot
- Tuotetietolomake UFA2-200 | UFA2-1500 | UFA2-6000
- Asennusohje UFA2
- CAD-tiedostot UFA2

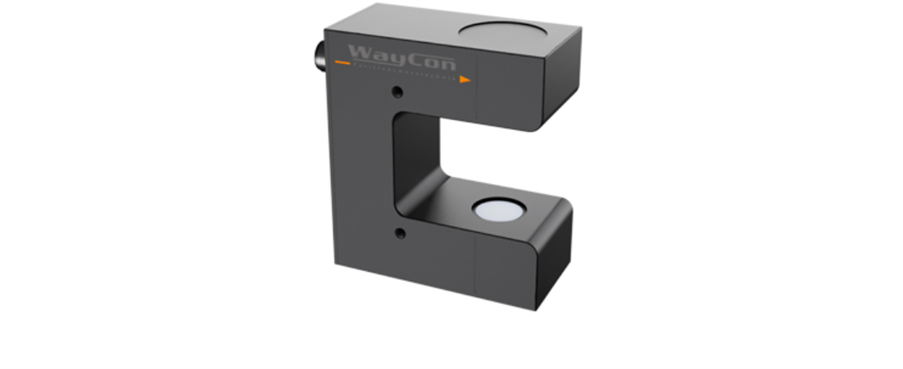

Ultrasonic-sensori UBA
- Resoluutio maks 1 mm
- Lineaarisuus maks. ±0.4 %
- Sovellutus Ultrasonic-haarukka reunan seurantaan
- Toisetettavuus 0.1 mm
- Lineaarisuus ±1 %
- Suojausluokka IP67
- Ulostulo 0…10 V
- Kotelo Haarukan muotoinen 30 x 74 x 65 mm, 39 x 92 x 80 mm
Ladattavat tiedostot
- Tuotetietolomake
- Asennusohje
- CAD-tiedosto (pyydettäessä)
